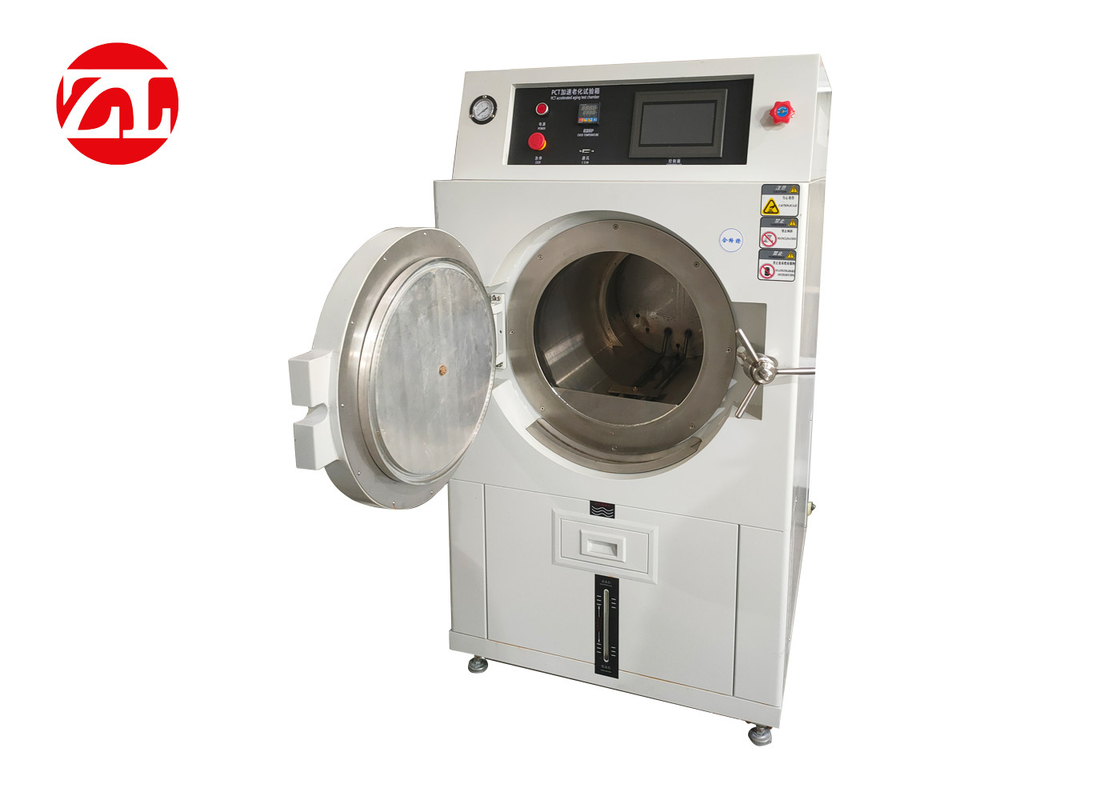

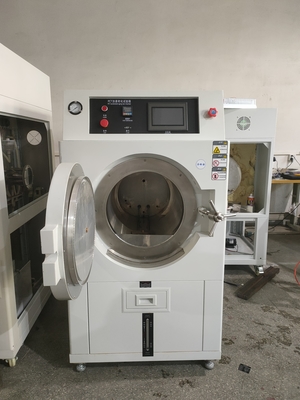

PCT ห้องทดสอบอายุเร่งแรงดันสูง

PCT ห้องทดสอบอายุเร่งแรงดันสูง

อุปกรณ์ทดสอบอายุการใช้งานแบบเร่งด้วยแรงดันสูงเรียกอีกอย่างว่าเครื่องทดสอบการเร่งอายุแบบเร่งด้วยแรงดันสูงและเครื่องทดสอบการเสื่อมสภาพแบบเร่งด้วยแรงดันสูงแบบอิ่มตัวมีการใช้กันอย่างแพร่หลายในการทดสอบประสิทธิภาพการปิดผนึกของการป้องกัน, การบินและอวกาศ, ชิ้นส่วนยานยนต์, ชิ้นส่วนอิเล็กทรอนิกส์, พลาสติก, เรซิน, อุตสาหกรรมแม่เหล็ก, แผงวงจรยา, แผงวงจรหลายชั้น, IC, LCD, แม่เหล็ก, ไฟ, ผลิตภัณฑ์ส่องสว่างและผลิตภัณฑ์อื่น ๆ ที่เกี่ยวข้องกับการทดสอบชีวิตแบบเร่งรัดของผลิตภัณฑ์จะใช้ในส่วนการออกแบบของผลิตภัณฑ์เพื่อแสดงข้อบกพร่องและจุดอ่อนของผลิตภัณฑ์อย่างรวดเร็วทดสอบความต้านทานการสึกหรอและความแน่นของอากาศของผลิตภัณฑ์

มาตรฐานการปรับตัว: GB/T 29309-2012 IEC62108

1. คุณลักษณะของผลิตภัณฑ์:

1.1.ใช้โครงสร้างสองวงจรของโซลินอยด์วาล์วอุณหภูมิสูงที่นำเข้าซึ่งช่วยลดการใช้งาน

อัตราความล้มเหลวในระดับสูงสุด

1.2.แยกห้องผลิตไอน้ำเพื่อหลีกเลี่ยงผลกระทบโดยตรงของไอน้ำบนผลิตภัณฑ์ เพื่อไม่ให้เกิดบางส่วน

ความเสียหายต่อผลิตภัณฑ์

1.3.โครงสร้างการประหยัดแรงงานของล็อคประตูช่วยแก้ไขข้อบกพร่องของการล็อคที่จับดิสก์ได้ยาก

ผลิตภัณฑ์รุ่นแรก

1.4.อากาศเย็นก่อนการทดสอบการออกแบบการเทน้ำทิ้งระหว่างการทดสอบ (อากาศในถังทดสอบถูกระบายออก)

ปรับปรุงความเสถียรของแรงดันและการทำซ้ำ

1.5.เวลาดำเนินการทดลองระยะยาวพิเศษ การทำงานระยะยาวของเครื่องทดลองเป็นเวลา 400 ชั่วโมง

1.6.ป้องกันระดับน้ำผ่านเซ็นเซอร์ระดับน้ำในห้องทดสอบเพื่อตรวจจับและป้องกัน

1. 7. การออกแบบถังแรงดันทนถังสามารถทนต่อแรงดัน (140 ℃) 2.65kg ซึ่งตรงกับน้ำ

ทดสอบแรงดัน 6 กก.

1.8.อุปกรณ์ป้องกันความปลอดภัยแรงดันสองขั้นตอน ใช้ตัวควบคุมแบบรวมสองขั้นตอนและกลไก

อุปกรณ์ป้องกันแรงดัน

1.9.ปุ่มกดป้องกันความปลอดภัย ปุ่มกดอัตโนมัติสองขั้นตอนของอุปกรณ์ความปลอดภัยฉุกเฉิน

2. ประสิทธิภาพ

2.1.แรงดันใช้งาน: 1.2 ~ 2.89 กก. (รวม 1atm)

2.2.ช่วงเวลา: 000 Hr ～ 9999 Hr

2.3.เวลาแรงดัน: 0.00 Kg ～ 1.04 Kg / cm2 ประมาณ 45 นาที

2.4.เครื่องอัดอากาศ PMl อุปกรณ์จะทำงานเมื่อมีการจ่ายไฟและจัดหาแหล่งอากาศให้กับอุปกรณ์

2.5.FRL1-แหล่งอากาศสามชิ้นกรองและคลายแหล่งอากาศ;

2.6.SV1- วาล์วไอดีทำงานเมื่อค่าเบี่ยงเบนความดัน (การตั้งค่าที่วัด) ต่ำกว่าค่าที่ตั้งไว้

(เช่น -1KPa);

2.7.SV2-Exhaust valve ทำงานเมื่อความดันเบี่ยงเบน (measured-set) สูงกว่าค่าที่ตั้งไว้

(เช่น -1KPa);

2.8.SV3-วาล์วไอเสียแบบปกติเปิดทำงานเมื่ออุปกรณ์กำลังทำงาน (ปิด) และหยุดเมื่อ

รีเลย์แรงดันถูกเปิดใช้งาน

หยุดทำงาน (เปิด) ใช้เพื่อป้องกันตัวอย่างทดสอบ

2.9.TV1, วาล์วควบคุมการไหล TV2- ปรับทางเข้าและการไหลของไอเสียด้วยตนเอง;

2.10.PS1-เครื่องส่งสัญญาณความดัน วัดความดันสัมบูรณ์ในกล่อง;

2.11.BP1-pressure relay ซึ่งตรวจจับแรงดันในกล่อง (แรงดันสัมบูรณ์หรือแรงดันเกจ) และทำหน้าที่

เมื่อสูงกว่าค่าที่ตั้งไว้

2.12.PG1-pointer pressure gauge, วัดความดันมาตรวัดในกล่อง, สำหรับอ้างอิง;

2.13.RV1-Safety valve ชนิดปิดปกติ เปิดเมื่อความดันในกล่องสูงเกินไป ใช้เพื่อป้องกัน

ความปลอดภัยของอุปกรณ์

2.14.HV1-hand valve ใช้สำหรับท่อไอเสีย..

แผนภาพระบบแรงดัน

3. วัสดุห้องทดสอบ:

3.0 ช่วงอุณหภูมิ: RT-132℃

3.1 ขนาดกล่องทดสอบ: ∮350 มม. x ยาว500 มม.), กล่องทดสอบทรงกลม

3.2 ขนาดโดยรวม: 1150x 960 x 1700 มม. (กว้าง * ลึก * สูง) แนวตั้ง

3.3 วัสดุถังด้านใน: วัสดุแผ่นสแตนเลส (SUS # 304 5 มม.)

3.4 วัสดุถังด้านนอก: สีจานเย็น

3.5 วัสดุฉนวน: ขนหินและฉนวนโฟมโพลียูรีเทนแข็ง

3.6 ท่อความร้อนเครื่องกำเนิดไอน้ำ: ฮีตเตอร์ไฟฟ้าท่อความร้อนรูปท่อไร้รอยต่อรูปครีบ (ชุบแพลตตินัมบนพื้นผิว ป้องกันการกัดกร่อน)

3.7 ระบบควบคุม:

NS.ใช้ไมโครคอมพิวเตอร์ RKC ที่ผลิตในญี่ปุ่นเพื่อควบคุมอุณหภูมิไอน้ำอิ่มตัว (โดยใช้เซ็นเซอร์อุณหภูมิแพลตตินัม PT-100)

NS.ตัวควบคุมเวลาใช้จอแสดงผล LED

ค.ใช้ตัวชี้เพื่อแสดงมาตรวัดความดัน

3.8 โครงสร้างทางกล:

NS.กล่องภายในทรงกลม โครงสร้างกล่องทดสอบทรงกลมสแตนเลส ตามมาตรฐานความปลอดภัยอุตสาหกรรม

NS.การออกแบบบรรจุภัณฑ์ที่ได้รับการจดสิทธิบัตรทำให้ประตูและกล่องมีความกลมกลืนกันมากขึ้น ซึ่งแตกต่างจากประเภทการอัดรีดแบบดั้งเดิมโดยสิ้นเชิง ซึ่งสามารถยืดอายุการบรรจุได้

ค.จุดวิกฤต โหมด LIMIT การป้องกันความปลอดภัยอัตโนมัติ เหตุผลผิดปกติ และการแสดงตัวบ่งชี้ข้อผิดพลาด

3.9 การป้องกันความปลอดภัย:

NS.วาล์วโซลินอยด์ปิดผนึกทนอุณหภูมิสูงนำเข้าใช้โครงสร้างวงคู่เพื่อให้แน่ใจว่าไม่มีการรั่วไหลของแรงดัน

NS.เครื่องทั้งหมดมีการติดตั้งการป้องกันแรงดันเกิน การป้องกันอุณหภูมิเกิน การลดแรงดันด้วยปุ่มเดียว อุปกรณ์ป้องกันความปลอดภัยหลายตัวที่บรรเทาแรงดันด้วยตนเอง เพื่อให้แน่ใจว่าผู้ใช้จะใช้งานและความปลอดภัยในระดับสูงสุด

ค.อุปกรณ์ล็อคประตูแรงดันย้อนกลับ ประตูของห้องทดสอบไม่สามารถเปิดได้เมื่อมีแรงดันภายในห้องทดสอบ

4. อุปกรณ์เสริมอื่นๆ

4.1 ชั้นวางทดสอบ 1 ชุด

4.2 ถาดใส่ตัวอย่าง

5. ระบบจ่ายไฟ:

5.1 ความผันผวนของแหล่งจ่ายไฟของระบบต้องไม่เกิน ±10

5.2 แหล่งจ่ายไฟ: เฟสเดียว 220V 20A 50/60Hz

6. สิ่งแวดล้อมและสิ่งอำนวยความสะดวก:

6.1 อุณหภูมิสภาพแวดล้อมการทำงานที่อนุญาตได้ 5 ℃ ~ 30 ℃

6.2 น้ำทดลอง: น้ำบริสุทธิ์หรือน้ำกลั่น
