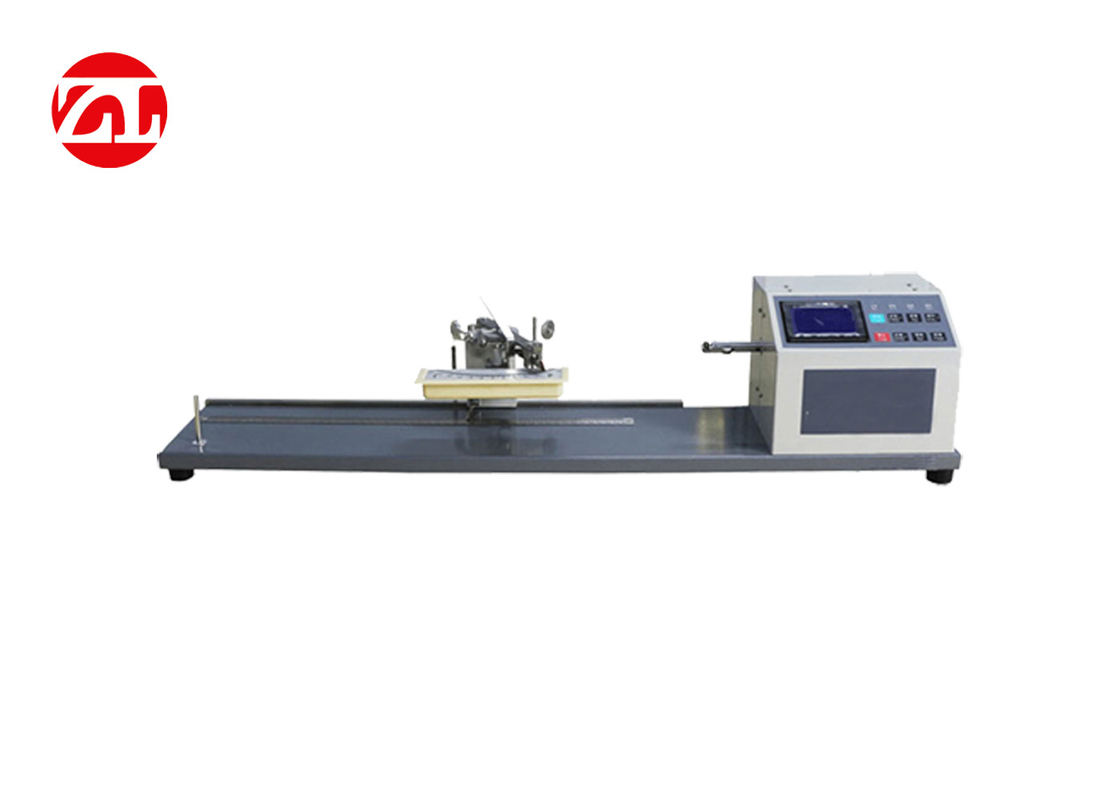

ASTM-D-1422 เครื่องทดสอบเส้นด้ายดิจิตอลสิ่งทออิเล็กทรอนิกส์

ASTM-D-1422 เครื่องทดสอบเส้นด้ายดิจิตอลสิ่งทออิเล็กทรอนิกส์

การแนะนำ:

การหาค่าการบิดตัวที่เหมาะสมที่สุดอาจส่งผลกระทบสำคัญต่อลักษณะทางกายภาพของเส้นด้ายเส้นด้ายที่มีจำนวนการบิดต่ำสามารถหรือผลิตเส้นด้ายที่มีความนุ่มนวลเพิ่มขึ้นสำหรับการถักและความอบอุ่นจำนวนบิดที่เพิ่มขึ้นสามารถให้ความต้านทานแรงดึงเพิ่มเติมอย่างไรก็ตาม ค่าความต้านทานแรงดึงสูงสุดอาจลดลงได้หากมุมบิดเกลียวมากกว่าค่าที่ต้องการ SBT331A Electronic Digital Twist Tester ตรงตามมาตรฐานสากลที่ใช้บังคับสำหรับการวัดทั้งวิธีการคลายเกลียว/บิดเกลียวและวิธีบิดเส้นด้ายโดยการนับแบบหมุนโดยตรง
Smith Barney Inc. สามารถนำเสนอเครื่องจักรขั้นสูงทางเทคนิคที่ใช้งานง่ายและราคาไม่แพงในการเป็นเจ้าของ

การใช้:

เพื่อตรวจสอบการบิดตัวของเส้นด้ายในเส้นด้ายเดี่ยวหรือเส้นด้ายชั้นเดียว ประเภทควอแดรนต์ที่มีการหยุดและย้อนกลับอัตโนมัติสำหรับวิธีการทั่วไปหรือแบบม้วน/ดึงกลับ
มาตรฐานการทดสอบ:
ASTM D1422 วิธีทดสอบมาตรฐานสำหรับการบิดในเส้นด้ายปั่นเดี่ยวโดยวิธี Untwist-Retwist
ASTM D1423 วิธีทดสอบมาตรฐานสำหรับการบิดตัวในเส้นด้ายโดยการนับโดยตรง
TS ISO 2061 สิ่งทอ - การหาการบิดตัวของเส้นด้าย - วิธีการนับโดยตรง
BS 2085 วิธีทดสอบเพื่อหาค่าการบิดตัวของเส้นด้าย วิธีการนับโดยตรงDIN 53832 การทดสอบสิ่งทอ - การหาค่าการบิดตัวของเส้นด้ายเดี่ยวและไหมพรม และการเปลี่ยนแปลงของความยาววิธีคลายเกลียว

กระบวนการทดสอบ:

1. ขั้นตอนแรกคือการเลือกวิธีการ/โหมดที่จะเลือก
2. ต้องหนีบเส้นด้ายระหว่าง 2 แคลมป์
3. ต้องเลือกปุ่ม 'S' หรือ 'Z' ขึ้นอยู่กับทิศทางการบิด
4. ต้องตั้งค่าจุกที่ด้านหน้าซ้ายของเครื่องทดสอบการบิดอัตโนมัติที่ประมาณ 50% ของการยืดตัวที่คาดไว้
5. ต้องสตาร์ทมอเตอร์โดยกดปุ่ม 'START'
6. มอเตอร์จะเริ่มคลายเส้นด้ายและจอ LCD จะเริ่มนับ

คุณสมบัติเด่น:

1. อุปกรณ์ที่ใช้ไมโครโปรเซสเซอร์ล่าสุดที่ใช้ในการกำหนดบิดต่อนิ้ว/ซม.
2. ออกแบบมาเป็นพิเศษสำหรับเส้นด้ายเดี่ยว เส้นด้ายคู่ และเส้นด้ายปลายเปิด
3. เซ็นเซอร์พิเศษสำหรับการตั้งค่าเป็นศูนย์
4. อุปกรณ์ปรับแรงตึงพิเศษที่จัดเตรียมไว้เพื่อให้แรงดึงกับเส้นด้ายขณะทำการทดสอบ
5. หน่วยที่ตั้งโปรแกรมได้ทั้งหมด
6. แผงควบคุมที่ใช้งานง่าย ซึ่งจะแนะนำผู้ปฏิบัติงานในการดำเนินการทุกขั้นตอนสำหรับการทดสอบ
7. กลไกอัตโนมัติที่ออกแบบอย่างแม่นยำและราบรื่น
8. น้ำหนัก 1 ถึง 50 กรัมจ่ายเพื่อให้ความตึงเครียดระหว่างการทดสอบ
9. แผงควบคุมดิจิตอลพร้อมจอ LCD 16 ตัวอักษร 4 บรรทัด
รายละเอียดทางเทคนิค:
1. วิธีทดสอบ:
วิธีทดสอบ 1: วิธี untwist-retwist เดียว
วิธีทดสอบ 2: วิธียกเลิกการบิดซ้ำสองครั้ง
วิธีทดสอบ 3: วิธีการนับโดยตรง
วิธีทดสอบ 4: วิธี untwist-retwist หลายวิธี
2. การวัดช่วงบิด: 1 ~ 9999.9 บิด
3. ระยะแคลมป์: 1-50 ซม. (0.5-20 นิ้ว)
4. ความยาวเส้นด้ายทดสอบ:25, 50, 100, 200, 250, 500 มม.
5. คลายช่วงการยืดตัว: สูงสุด 20mm
6. ความเร็วในการหมุนของกริปเปอร์: 1500 r/min, 800 r/min, ความเร็วนิ้วช้า
7. ตัวบ่งชี้การยืดตัว: 0-60 mm
8. แรงดึง:0 - 160 cN
9. จอแสดงผล: LCD แบ็คไลท์
10. เอาต์พุต: พอร์ตอนุกรม RS232 สำหรับเอาต์พุตข้อมูลและเอาต์พุตเครื่องพิมพ์
11. ขนาด:1080 x 275 x 216 mm
12. แหล่งจ่ายไฟ: 220V, 50Hz หรือ 110V, 60Hz
13. น้ำหนัก:30 Kg
อุปกรณ์เสริมที่มาพร้อมกับเครื่องมือ:
1. ยูนิตหลัก:01 หมายเลข
2. ชุดตุ้มน้ำหนัก (0.5cN,1cN,5cN,10cN แต่ละอัน):01 No.
3. ชุดตุ้มน้ำหนัก (2cN,20cN,50cN แต่ละอัน):02 Nos.
4. ชุดจานปรับสมดุลน้ำหนัก:01 ชุด
5. Weight Box สำหรับเก็บน้ำหนักความตึงเครียด:01 No.
6. คาลิเปอร์คงที่ 500 มม. (เพื่อตรวจสอบระยะห่างระหว่างแคลมป์คงที่กับแคลมป์เคลื่อนที่): 01 No.
7. เข็มชี้: 01 No.
8. สายไฟ:01 No.
9. คู่มือผู้ใช้นี้:01 ฉบับที่
10. ใบรับรองการตรวจสอบและการปฏิบัติตาม:01 No.
