เครื่องทดสอบความดันไฮดรอลิก เครื่องทดสอบความดันท่อ

เครื่องทดสอบความดันไฮดรอลิก เครื่องทดสอบความดันท่อ

เครื่องทดสอบยาง:

เครื่องยาง.pdf

●หลักการ:

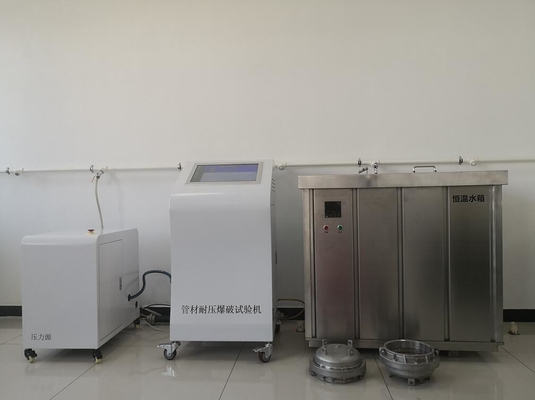

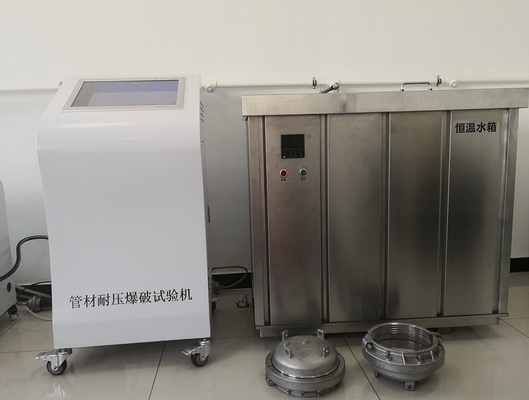

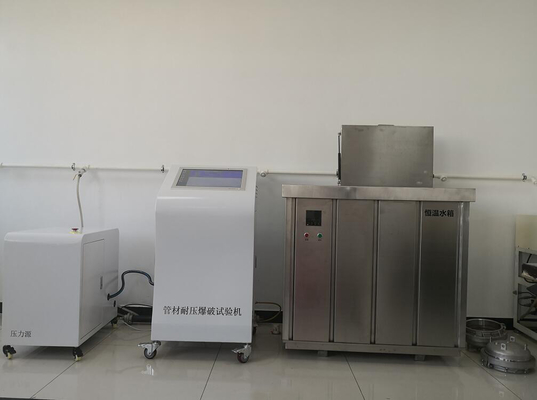

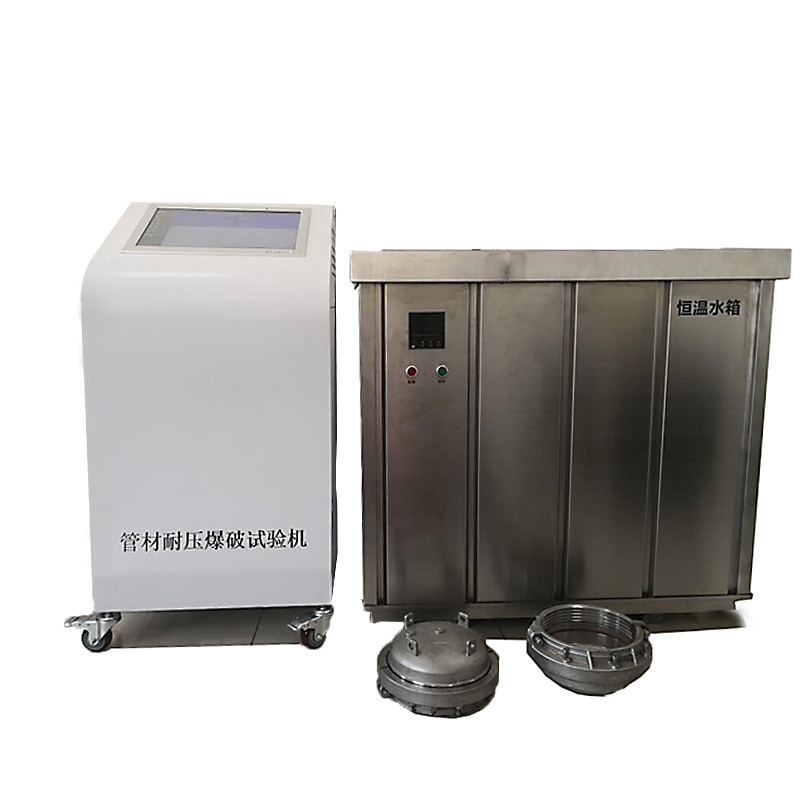

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes, PP-R, ท่อ PP ฯลฯ) -B, PE-X, PERT, PVC-O, PVC-U, PVC-M, PVC-C, ท่อเสริมกระดูกเหล็ก Meshและหลอดผสมอลูมิเนียมพลาสติกและหลอดอื่น ๆ) ที่ความดันภายในคงที่และอุณหภูมิคงที่เป็นเวลานาน ภายใต้การทดสอบความดันภายในความล้มเหลว. อุปกรณ์เป็นโหมดการทํางานที่ไม่มีผู้ดูแลเป็นระบบอัตโนมัติเต็มที่ และผู้ประกอบการสามารถออกจากหลังจากการบรรทุกตัวอย่าง การทดลองจะสิ้นสุดโดยอัตโนมัติเมื่อเวลาการทดลองได้รับการบรรลุการบันทึกเส้นโค้งและข้อมูลการทดลองโดยอัตโนมัติถ้าตัวอย่างเสียหายในตอนกลาง การทดลองจะสิ้นสุดโดยอัตโนมัติ

●การ ใช้ อุปกรณ์ และ ข้อ ประโยชน์:

ใช้ในการกําหนดการทดสอบความเสียแรงกดภายในของหลอดต่าง ๆ เช่นหลอดเทอร์โมพลาสติกท่อประกอบและท่อประกอบอลูมิเนียมพลาสติก ภายใต้ความดันภายในคงที่และอุณหภูมิคงที่เป็นเวลานาน.

ส่วนประกอบสําคัญของอุปกรณ์ทั้งหมดถูกนําเข้าพร้อมกับบรรจุของเดิม เพื่อรับรองความแม่นยําและประสิทธิภาพของอุปกรณ์เครื่องส่งแรงดันใช้เซ็นเซอร์ความรู้สึกสูง นําเข้าจากสหราชอาณาจักรที่มีเวลาตอบสนอง 3 มิลลิวินาที, ซึ่งสามารถป้องกันปัญหาความช้าในการตอบสนองของอุปกรณ์ได้อย่างมีประสิทธิภาพ; วาล์วไฟฟ้าแม่เหล็กที่นําเข้าจากเนเธอร์แลนด์มีอายุการใช้งานถึง 2 ล้านครั้ง;อิตาลีนําเข้าปั๊มพริงแรงดันสูง, ความดันสูงสุดสามารถบรรลุ 260bar, เพื่อให้แน่ใจว่าการไหลของขณะที่การประกันความดัน, เพื่อให้แน่ใจว่าการทดสอบ hydrostatic และการทดสอบระเบิดของท่อแรงดันสูง;โหมดการทํางานโดยไม่มีผู้ดูแลแบบอัตโนมัติเต็ม, หลังจากติดตั้งไฟฟ้าและเริ่มต้นการทดสอบ, คอมพิวเตอร์ เริ่มต้นกระบวนการทั้งหมดของการติดตาม.อุปกรณ์จะเตือนและบันทึกและยุติการทดลองโดยอัตโนมัติ; ในกรณีการขาดพลังงาน อุปกรณ์จะจําข้อมูลการทดลองโดยอัตโนมัติก่อนการขาดพลังงานอุปกรณ์จะสมดุลโดยอัตโนมัติในเวลาสั้น ๆการใช้ถังน้ําแนวราบ ลดความยากลําบากในการทํางานมาก และผู้ประกอบการสามารถดําเนินการใส่หรือเอาตัวอย่างได้อย่างง่ายดายสําหรับการทดสอบน้ําร้อนและการทดสอบขนาดใหญ่, มันสามารถติดตั้งอุปกรณ์ยกตัวอย่าง, ประหยัดเวลาและความพยายาม

สถานีแต่ละสถานีสามารถทดสอบการทดสอบแบบไฮโดรสแตตติก และการทดสอบการระเบิด และทํางานอย่างอิสระ

●ตัวชี้วัดทางเทคนิค:

◆ตัวอย่างหลายตัว (1-50 สถานี) ควบคุมความดันการทดสอบและเวลาการทดสอบอย่างอิสระ

◆ระยะความดัน:0-16MPa (การตั้งค่าตามใจชอบ)

◆แรงกดทํางานสูงสุดของระบบแรงกดทางหลักคือ 26.00MPa

◆ปั๊มปั๊มแรงดันสูง

(1)ความดัน:0-260bar(2) การไหล:16-20 ลิตร/นาที

(3) ความเร็ว:1200 รอบ/นาที(4) กว้างของสามพลุง:16 มิลลิเมตร

◆ความแม่นยําในการควบคุมความดัน: + 2% ของขีดจํากัดด้านบนของค่าความดันการทดสอบ, - 1% ของขีดจํากัดด้านล่างของค่าความดันการทดสอบ

◆ความละเอียดค่าความดัน:0.001MPa;

◆เครื่องส่งแรงดัน:ความถี่ในการเก็บตัวอย่างความดันการทดสอบคือ 0.3 มิลลิวินาที

◆ระยะควบคุมอุณหภูมิ:15-95°C (การตั้งค่าตามความต้องการ)

◆ความแม่นยําในการควบคุมอุณหภูมิ:ความแตกต่างระหว่างอุณหภูมิเฉลี่ย ± 1°C

◆ระยะเวลา:0-9999h

◆ความแม่นยําของเวลา:1%

◆พลังงานเจ้าภาพ:3KW; ความแรงถังน้ําอุณหภูมิคงที่ 20KW (ตามขนาดของถังน้ํา)

◆แหล่งพลังงาน:380V/60hz (ไฟฟ้าสามเฟส 5 สาย)

◆ขนาด:

เจ้าบ้าน:710mm x 780mm x 1200mm (ความยาว x ความกว้าง x ความสูง)

สถานีไฮดรอลิก680mm x 400mm x 700mm (ความยาว x ความกว้าง x ความสูง)

ถังน้ําอุณหภูมิคง (ขนาดเฉพาะถูกเลือกตามสัญญา)

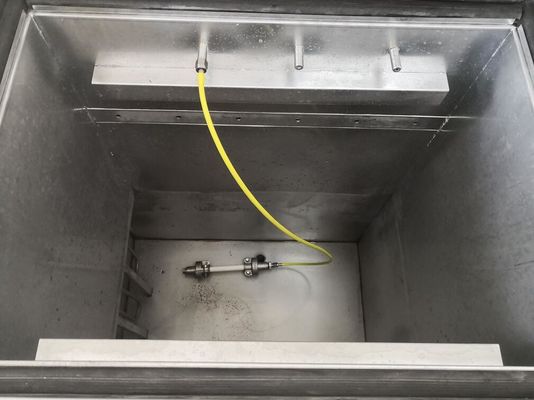

◆ถังน้ําอุณหภูมิคงที่ มีอุปกรณ์เปิดและปิดแบบปนูเมติก สําหรับการทดลองน้ําร้อนหรือน้ําขนาดใหญ่สามารถติดตั้งอุปกรณ์ยกและลงตัวอย่างอัตโนมัติได้.
