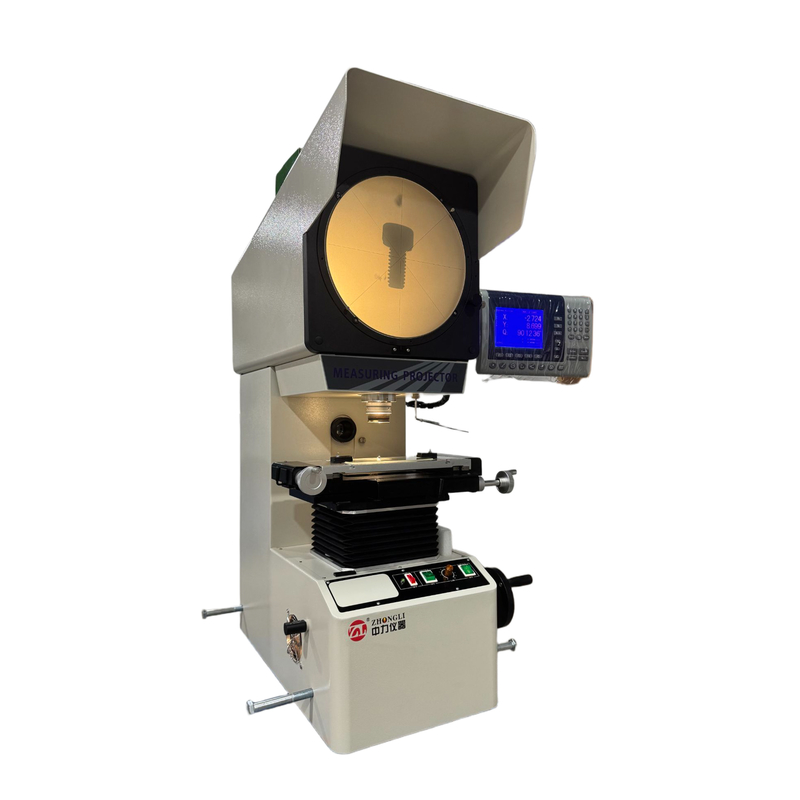

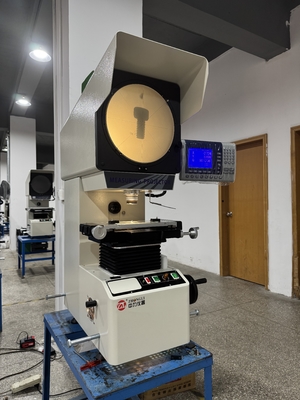

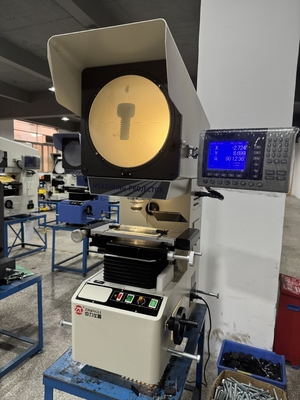

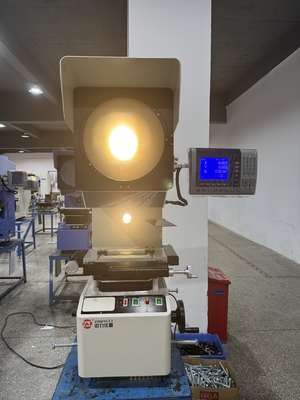

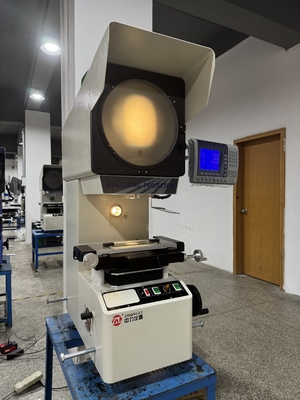

เครื่องฉายภาพแนวตั้งสำหรับวัดขนาด

>>>เครื่องมือนี้คือเครื่องฉายภาพแนวตั้งที่พัฒนาโดยบริษัทของเรา ซึ่งมีคุณสมบัติดังต่อไปนี้:

เครื่องฉายภาพวัดขนาดดิจิทัลรุ่น ZL-1500 series เป็นเครื่องมือวัดที่มีความแม่นยำและมีประสิทธิภาพสูง ซึ่งผสานรวมระบบออปติก กลไก และอิเล็กทรอนิกส์เข้าด้วยกัน มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น เครื่องจักร เครื่องมือ อิเล็กทรอนิกส์ และอุตสาหกรรมเบา รวมถึงในมหาวิทยาลัย สถาบันวิจัย และแผนกสอบเทียบมาตรวิทยา

เครื่องมือนี้สามารถวัดขนาดคอนทัวร์และรูปร่างพื้นผิวของชิ้นงานที่มีรูปร่างซับซ้อนต่างๆ ได้อย่างมีประสิทธิภาพ เช่น แม่แบบ ชิ้นส่วนปั๊มขึ้นรูป ลูกเบี้ยว เกลียว เฟือง และมีดกัดขึ้นรูป

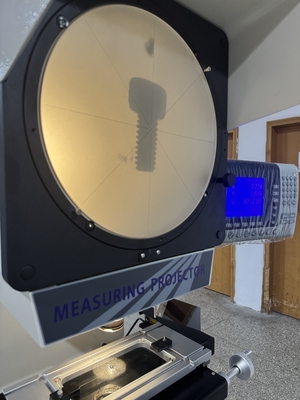

ระบบออปติกของผลิตภัณฑ์นี้มีคุณภาพสูง พร้อมภาพเลนส์วัตถุที่คมชัดและการขยายที่แม่นยำ ภายใต้การส่องสว่างแบบส่งผ่าน แสง ข้อผิดพลาดในการวัดคอนทัวร์น้อยกว่า 0.08% ข้อผิดพลาดในการบ่งชี้การวัดพิกัดสามารถเข้าถึง (3+L/200) µm มีเครื่องพิมพ์ขนาดเล็กเฉพาะและสวิตช์เท้า ทำให้การส่งออกข้อมูลและการสุ่มตัวอย่างสะดวกอย่างยิ่ง ภาพชิ้นงานสามารถเป็นได้ทั้งภาพปกติหรือภาพกลับด้าน

เครื่องมือนี้สามารถตรวจสอบคอนทัวร์และรูปร่างพื้นผิวของชิ้นงานที่ซับซ้อนต่างๆ ได้อย่างมีประสิทธิภาพ เช่น แม่แบบ ชิ้นส่วนปั๊มขึ้นรูป ลูกเบี้ยว สกรู เฟือง มีดกัดขึ้นรูป และเครื่องมืออื่นๆ เครื่องมือตัด ชิ้นส่วน ขั้วต่อ นาฬิกา และเพชร

มีการใช้งานที่หลากหลายและมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น เครื่องจักร แม่พิมพ์ เครื่องมือ อิเล็กทรอนิกส์ และอุตสาหกรรมเบา เป็นอุปกรณ์สอบเทียบมาตรวิทยาที่ขาดไม่ได้สำหรับห้องปฏิบัติการมาตรวิทยาและเวิร์กช็อปการผลิต

ความแม่นยำในการวัดของเครื่องมือ: (3 + L/200) µm

ความละเอียดในการแสดงผลดิจิทัลพิกัด X, Y: 0.0005 มม.

ระบบประมวลผลข้อมูล: ระบบประมวลผลข้อมูลอเนกประสงค์ DP100 พร้อมการแสดงผลภาษาจีนเต็มรูปแบบ สามารถสุ่มตัวอย่างหลายจุด การหมุนพิกัด การตรวจจับจุด เส้น ระยะทาง และมุม การส่งออกข้อมูล RS-232 และการแสดงผลกราฟิกการวัด

การยกแกน Z ของเครื่องฉายภาพนี้ใช้วิธีการส่งผ่านราง ซึ่งช่วยเพิ่มเสถียรภาพและความทนทานของตัวเครื่อง เครื่องฉายภาพสร้างภาพที่คมชัดพร้อมอัตราการขยายที่แม่นยำ

พารามิเตอร์ทางเทคนิค ZL-1509:
