รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | ชนิดความเครียดของดินเครื่องมือเฉือนโดยตรง | พื้นที่ตัวอย่าง: | 30 ซม. ² |
|---|---|---|---|
| ความสูงของตัวอย่าง: | 20 มม. | อัตราส่วนคันโยก: | 1:20 |
| โหลดแนวนอนสูงสุด: | 1.2 kN | การโหลดตามแนวตั้ง: | 50, 100, 200, 300, 400 kPa |
| น้ำหนักตาข่ายพกพา: | 40 กิโลกรัม | ขนาดเครื่องมือแบบพกพา: | (430*270*700) มม. |
| เน้น: | อุปกรณ์ตัดตรงความเครียดของดิน,อุปกรณ์ทดสอบดินห้องปฏิบัติการ,เครื่องตัดตรงพร้อมการรับประกัน |
||

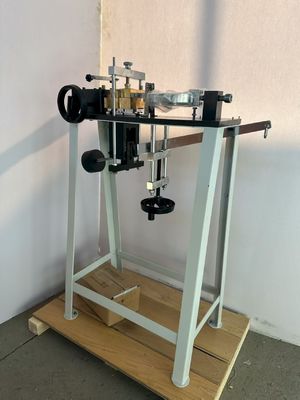

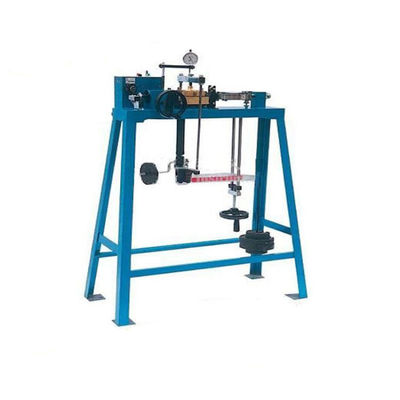

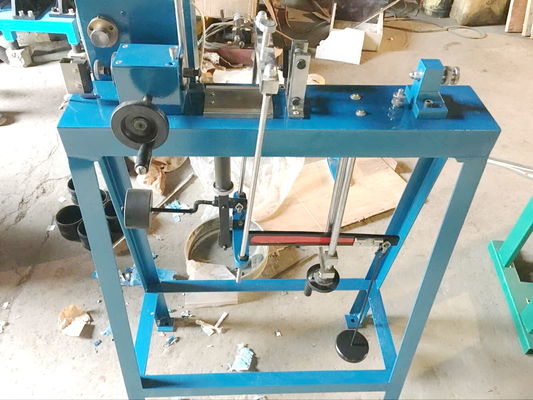

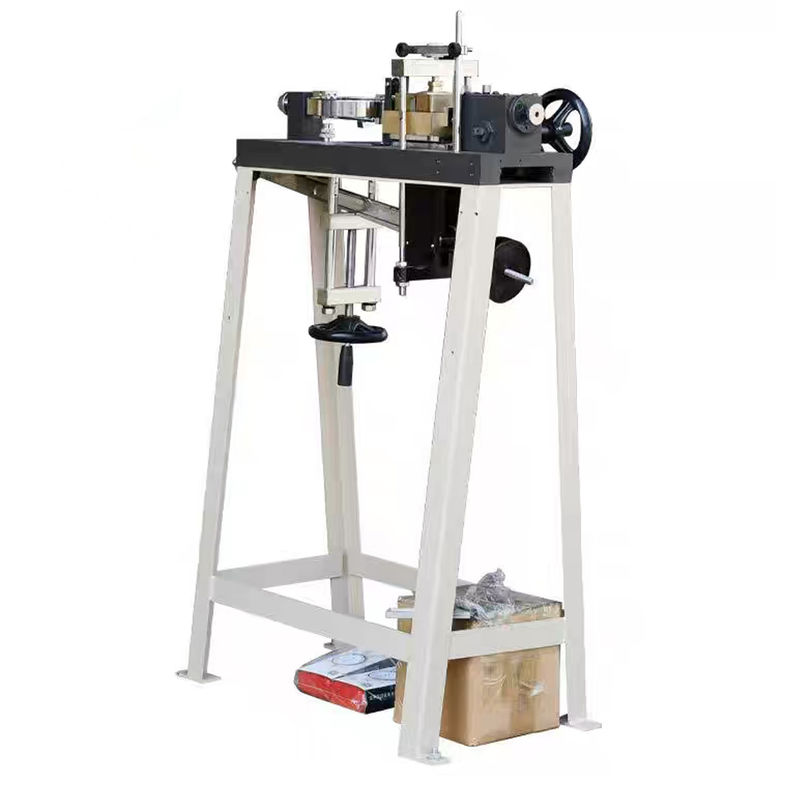

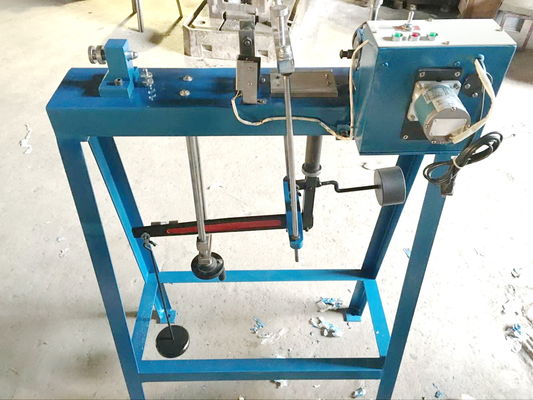

เครื่องมือทดสอบแรงเฉือนดินแบบ Direct Shear
วัตถุประสงค์:
เครื่องมือนี้ใช้เป็นหลักในการหาค่าความแข็งแรงเฉือนของดิน โดยทั่วไปจะทำการทดสอบตัวอย่างดิน 4 ตัวอย่าง ตัวอย่างดินแต่ละตัวอย่างจะถูกนำไปทดสอบภายใต้แรงดันในแนวดิ่งที่แตกต่างกัน (เลือกได้ตั้งแต่ 400 kPa, 300 kPa, 200 kPa, 100 kPa และ 50 kPa) และใช้แรงในแนวราบเพื่อทำให้เกิดการวิบัติแบบเฉือน วัดค่าความเค้นเฉือน ณ จุดวิบัติ และหาค่าพารามิเตอร์ความแข็งแรงเฉือนของดิน—มุมเสียดทานภายในและความเชื่อมแน่น—ตามกฎของคูลอมบ์
(สอดคล้องตามมาตรฐาน: T0140-1993/T0141-1993/T0142-1993/T0143-1993/T0176-2007 ของ JTG E40-2007)
น้ำหนักสุทธิของเครื่องมือแบบพกพา (รวมน้ำหนัก): 40 กก., ขนาด (430*270*700) มม.
น้ำหนักสุทธิของเครื่องมือแบบแมนนวล (รวมน้ำหนัก): 55 กก., ขนาด (630*350*1050) มม.
ข้อมูลจำเพาะทางเทคนิค:
1. พื้นที่ตัวอย่าง: 30 cm², ความสูง: 20 มม.
2. อัตราส่วนคาน: 1:20
3. แรงในแนวราบสูงสุด: 1.2 kN
4. การโหลดแบบแบ่งระดับในแนวดิ่ง: 50, 100, 200, 300, 400 kPa (ถาดแขวนทำหน้าที่เป็นโหลดแรก) อ้างอิงตารางด้านล่าง:
| เครื่องมือทดสอบแรงเฉือนดินแบบ Direct Shear | |||
| ตารางลำดับการโหลดตัวอย่างดิน (แรงดันในแนวดิ่ง) | |||
| 30cm² i=1:20 | |||
| หมายเลข | น้ำหนักโหลด | จำนวน (สะสม) | ค่าความดัน |
| กก. | ชิ้น | Kpa | |
| 1 | 0.765 (แผ่นแขวน) | 1 | 50 |
| 2 | 0.765 | 1 | 100 |
| 3 | 1.53 | 1 | 200 |
| 4 | 1.53 | 1 | 300 |
| 5 | 1.53 | 1 | 400 |
