BS 6387 IEC60331 BS8491 เครื่องทดสอบความต้านทานไฟของสายและสายไฟ

BS 6387 IEC60331 BS8491 เครื่องทดสอบความต้านทานไฟของสายและสายไฟ

ไฟไหม้สายและสายไฟ เครื่องทดสอบความต้านทาน ((อุปกรณ์ทดสอบความต้านทานไฟ):

การปฏิบัติตามมาตรฐาน:

ความสอดคล้องกับมาตรฐานเคเบิลกันไฟของอังกฤษBS 6387-2013"นิยามความต้องการการทํางานของสายไฟเพื่อรักษาความสมบูรณ์แบบของวงจรภายใต้สภาพไฟ"

ยังตรงกับIEC60331, BS8491

ความสอดคล้องกับ BS 8491-2008 "วิธีการประเมินความสมบูรณ์แบบต่อไฟของสายไฟฟ้าขนาดใหญ่ที่ใช้เป็นส่วนประกอบของระบบควบคุมควันและความร้อน และระบบความปลอดภัยต่อไฟที่เฉพาะเจาะจงอื่น ๆ"

GB/T19216.11-2003/IEC60331-11:1999 "การทดสอบความสมบูรณ์แบบของเส้นสําหรับสายไฟและสายไฟแสงในสภาพไฟ ตอนที่ 11: อุปกรณ์การทดสอบ - แหล่งไฟเดียวที่มีอุณหภูมิไฟไม่ต่ํากว่า 750 °C";

สอดคล้องอย่างสมบูรณ์แบบกับ GB/T19216.21-2003/IEC60331-21.1999 "การทดสอบความสมบูรณ์แบบของสายไฟฟ้าสําหรับสายไฟฟ้าและสายไฟฟ้าแสงในสภาพไฟฟ้า ส่วน 21: ขั้นตอนการทดสอบและความต้องการ - ความกระชับกําลังปริมาณ 0.6/1.0 KV และด้านล่างของสายไฟฟ้า";

GB/T19216.23-2003/IEC60331-23:1999 "การทดสอบความสมบูรณ์แบบของสายไฟฟ้าสําหรับสายไฟฟ้าและสายไฟฟ้าทางออนไลน์ภายใต้สภาพไฟฟ้า ส่วนที่ 23: ขั้นตอนการทดสอบและความต้องการ - สายไฟฟ้าข้อมูล"

มาตรฐานการทดสอบ GB/T19216.25-2003/IEC60331-25:1999 "การทดสอบความสมบูรณ์แบบของสายไฟฟ้าและสายไฟฟ้าทางออนไลน์ภายใต้สภาพไฟฟ้า ส่วนที่ 25: ขั้นตอนการทดสอบและความต้องการ - สายไฟฟ้าทางออนไลน์"

ยังตรงกับมาตรฐาน GB/T 19666-2019 "กฎทั่วไปสําหรับสายไฟและสายไฟที่ทนไฟและทนไฟ"

ปริมาตรหลัก (ลักษณะความทนทานต่อไฟ)

สถานีทดสอบ:1 สถานี, ตัวอย่างหนึ่งจะถูกทดสอบทุกครั้ง

ขนาดของผลิตภัณฑ์ทดสอบ:ความยาว> 1200mm

วงจรตัวอย่าง L เครื่องนี้มีวงจรรองรับสายทั้งหมด 3 วง ระหว่างการทดสอบตัวอย่างถูกวางบนวงจรรองรับสายและจับด้วยเครื่องทดสอบสองตัวเหมาะสําหรับการทดสอบว่าเคเบิลหรือเคเบิลแสงรักษาความสมบูรณ์แบบของสายเมื่อไฟไม่ต่ํากว่า 750 °C.

โบลูทอทช์เครื่องเป่าอากาศแบบพรอแปน Venturi ที่ทําเองของบริษัท มีความยาว 500 มม.

อุณหภูมิไฟ:ปรับได้ 450°-950°

ก๊าซเผาไหม้:โพรเปาเนสความบริสุทธิ์ 98% (เตรียมโดยลูกค้า)

ก๊าซสนับสนุนการเผาไหม้อากาศดัน (ความดันอากาศต้องสูงกว่า 10 Mba) โดยลูกค้า

ระบบตรวจจับอุณหภูมิ:สแตนเลสอินเตอร์เน็ตชนิด K (วัสดุมีความทนทานต่ออุณหภูมิมากกว่า 1100 °)

การไหลของอากาศ:20-200L/นาที

การไหลของโพรเปาน:2.5-25L/นาที

อุปกรณ์จุดไฟการจุดไฟอัตโนมัติ

อุปกรณ์นี้พร้อมกับระบบออกแรง เมื่อการทดสอบเสร็จสิ้น พัดลมออกแรงสามารถออกก๊าซออกจากกล่องในเวลาสั้น

ชาซีใช้โครงสร้างการแยกสองชั้น, ด้วยการกันอุณหภูมิสูงผ้าใบที่เต็มในกลาง, ซึ่งมีประสิทธิภาพลดอุณหภูมิของผนังภายนอกระหว่างการทดสอบ < 45 °

ความต้องการของปั๊มพลังงานAC380 (± 10%) V/50HZ

ระยะความสับสนของแรงดันที่อนุญาต: 380V ± 10%

ระยะความสับสนของความถี่ที่อนุญาต: 50HZ± 1%

พลังการทํางานของเครื่อง:1 กิโลวัตต์

ระบบไอออกตั้งอยู่ด้านบนของชาสี ซึ่งสามารถปล่อยก๊าซไอออกได้อย่างมีประสิทธิภาพและรวดเร็วมีหลายช่องทางเข้าอากาศที่ด้านล่างเพื่อให้แน่ใจว่ามีปริมาณออกซิเจนในกล่องระหว่างการทดสอบทําให้ผลการทดสอบแม่นยําขึ้น

ประตูถูกติดตั้งอยู่ด้านหน้า และมีหน้าต่างกระจกหมัดไว้บนประตู เพื่อให้สถานการณ์การทดสอบสามารถสังเกตได้ตลอดเวลาประตูปิด เพื่อป้องกันสารอันตรายที่เกิดจากการเผาไหม้จากการปนเปื้อนอากาศภายใน.

ระบบการวัดอุณหภูมิ: มีเทอร์โมคอปล์ชนิด K 2 ชิ้นติดตั้งอยู่ด้านซ้ายและขวา 70 มิลลิเมตรเหนือเครื่องเป่า และหัวเทอร์โมคอปล์สองตัวห่างกัน 250 มิลลิเมตร

ส่วนประกอบ วัสดุและฟังก์ชัน:

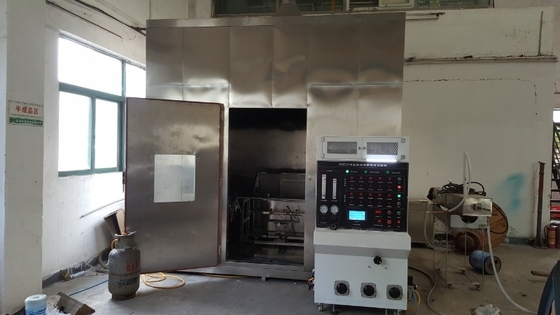

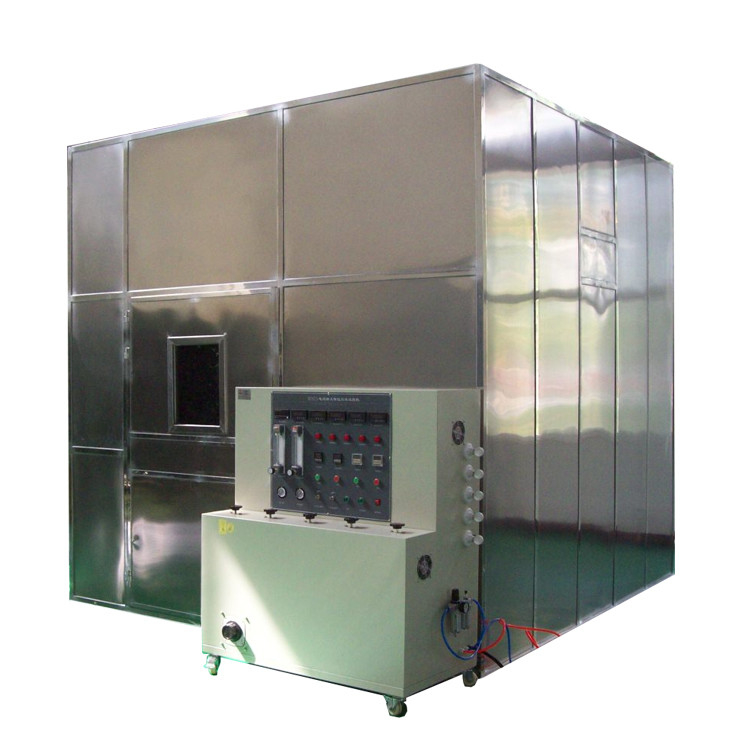

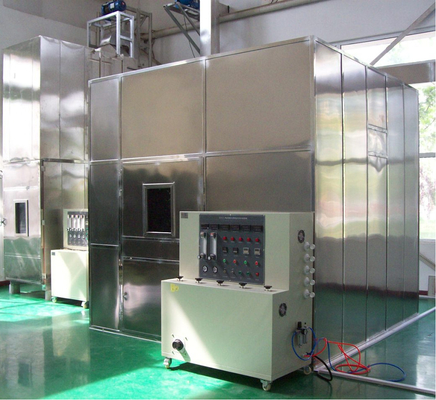

ห้องเผาไหม้: ขนาดภายใน: 3M × 3M × 3M, 27 เมตรคิวบิกทั้งหมด (ลูกค้าสามารถเตรียมตัวเองหรือเราสามารถทํากล่องเหล็กไร้ขัด)

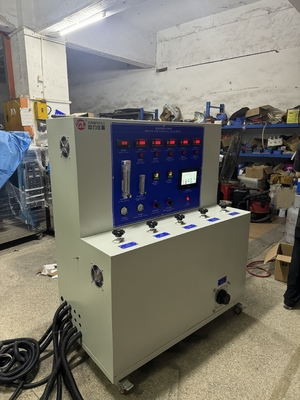

กล่องควบคุม:กล่องควบคุมทําจากแผ่นสแตนเลส, การประมวลผลโดยเครื่องมือ CNC, และมีรูปร่างเส้นโค้งสวยงาม.

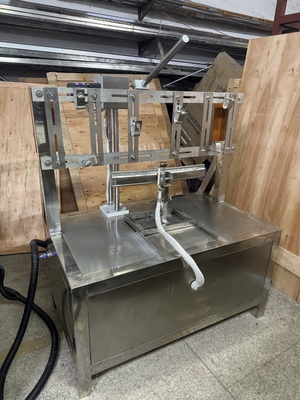

อุปกรณ์เผาไหม้:อุปกรณ์นี้ประกอบด้วยโปรไฟลอลูมิเนียม 30*30 ซึ่งเบา สวย สะดวกในการเคลื่อนย้ายและทําความสะอาด

ระบบควบคุม:

ใช้ระบบควบคุมเรเล่ และส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดเป็นแบรนด์ชั้นนําในประเทศ ซึ่งสามารถรับประกันความสามารถและความแม่นยําในการตรวจจับของเครื่องได้ดีขึ้น

อุปกรณ์ตรวจจับต่อเนื่อง: ระหว่างการทดสอบ, กระแสไฟฟ้าจะผ่านทุกแกนของสายไฟและเครื่องแปลงแบบแบบหนึ่งเฟส 3 เครื่องมีกําลังที่เพียงพอในการรักษากระแสรั่วที่อนุญาตสูงสุด 3A ภายใต้แรงดันการทดสอบหลอดไฟถูกเชื่อมต่อกับสายแกนแต่ละสายที่ปลายอื่นของสายเคเบิล และกระแสของเกือบ 0.25A ถูกบรรทุกที่ความดันนามของสายเคเบิลเมื่อตัวอย่างถูกตัดสายสั้น/แตกระหว่างการทดสอบ, สัญญาณออก

อุปกรณ์มีอุปกรณ์ป้องกันความปลอดภัยดังต่อไปนี้: การป้องกันการอ้วนแรง, การป้องกันการตัดสั้น, การป้องกันการอ้วนวงจรควบคุม

สภาพแวดล้อม:

ดินมันเรียบ มีอากาศดี ไม่มีก๊าซและฝุ่นที่สามารถเผาไหม้ได้ ระเบิดได้

ไม่มีแหล่งรังสีแม่เหล็กแรงใกล้เคียง

มีพื้นที่รักษาที่เหมาะสมรอบอุปกรณ์

อุณหภูมิ5°C-30°C

ความดันอากาศ:86 หมื่นสิบหกkpa.

สถานที่ติดตั้งของผู้ใช้งานจําเป็นต้องตั้งค่าสวิทช์อากาศและพลังงานของ

ความจุที่สอดคล้องกับอุปกรณ์ และสวิทช์นี้ต้องเป็นอิสระและมอบให้กับอุปกรณ์นี้

เมื่ออุปกรณ์ไม่ได้ทํางาน อุณหภูมิแวดล้อมควรถูกรักษาภายใน +0 ~ 45 °C และอุปกรณ์การเผาไหม้ด้วยสั่นควรวางภายนอกกล่องเผาไหม้
