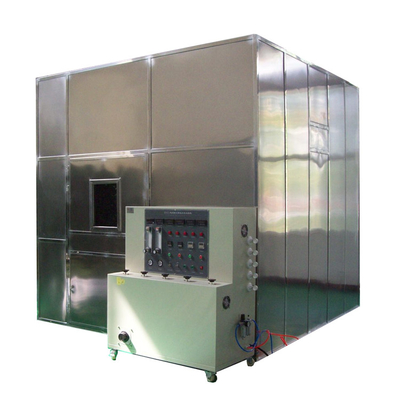

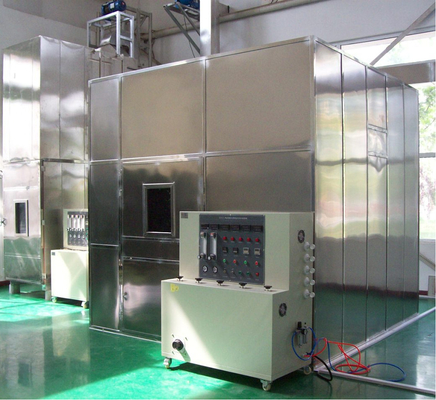

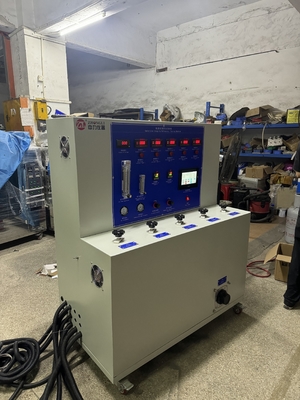

IEC 60331 BS 6387 BS 8491 เครื่องทดสอบความสมบูรณ์ของวงจรสายไฟสำหรับทดสอบสายเคเบิลหลายแกน อุปกรณ์ทดสอบความทนไฟ

IEC 60331 BS 6387 BS 8491 เครื่องทดสอบความสมบูรณ์แบบวงจรสายไฟฟ้าสําหรับการทดสอบสายไฟฟ้าหลายแกน อุปกรณ์ทดสอบความทนทานต่อไฟ

ปริมาตรเทคนิค:

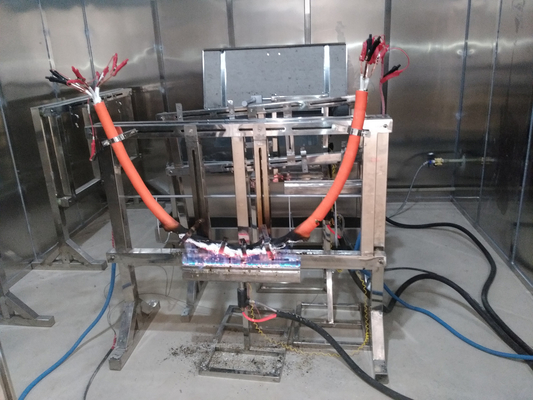

1. การทดสอบความทนทานต่อไฟ(เตียงทดสอบความต้านทานไฟประกอบด้วยส่วนต่อไปนี้)

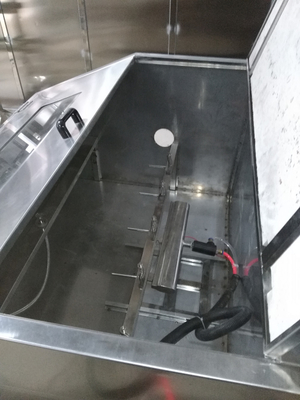

1.1 ระบบการสนับสนุนสายเคเบิล

1.2 อุปกรณ์ตรวจจับต่อเนื่อง

1.3 แหล่งความร้อน

ระบบรองรับสายเคเบิล: สายเคเบิ้ลถูกจับแน่นเป็นแนวราบในทั้งสองปลายของหมวกสายเคเบิ้ลโดยเครื่องจับ ส่วนกลางของสายเคเบิ้ลถูกติดตั้งด้วยแหวนโลหะสองแหวน (ห่างกัน 300 มม.)และวงแหวนโลหะถูกก่อตั้งที่ส่วนโลหะอื่น ๆ ของอุปกรณ์สําหรับสายไฟที่ไม่ป้อมด้วยเส้น径 ต่ํากว่า 10 mm หรือสายไฟอื่น ๆ ที่ถูกขยับไปอย่างสําคัญระหว่างการทดสอบ มีวงกลมโลหะ 3 วงแต่ละอันคงประมาณ 150 มิลลิเมตรจากแหวนโลหะเดิม.

อุปกรณ์ตรวจจับต่อเนื่อง: ระหว่างการทดสอบ, กระแสไฟฟ้าจะผ่านทุกแกนของสายไฟโทรทรานฟอร์เมอร์สตาร์สามเฟส หรือ โทรทรานฟอร์เมอร์สตาร์สามเฟส (หรือ โทรทรานฟอร์เมอร์สตาร์เฟส หากการทดสอบเป็นสายไฟฟ้าที่มีแกนเดียว), และมีความจุที่เพียงพอในการรักษากระแสการรั่วไหลสูงสุดที่อนุญาต 3A ภายใต้แรงดันการทดสอบแต่ละแกนเชื่อมต่อกับหลอดไฟและกระแสของใกล้ 0.25A ถูกบรรทุกในแรงดันนามของสายไฟ

1.3.1 ความร้อนคือเครื่องเผาแก๊สหลอดยาว 610 มิลลิเมตรด้วยก๊าซเมธานที่ถูกบังคับ และไฟที่หนาแน่น

1.3.2 การวัดอุณหภูมิ:เทอร์โมเมตรกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวน

1.3.3 การทดสอบ อุณหภูมิและเวลาไฟ(ดูBS6387

ระดับการเผาไหม้)

650 °C ± 40 °C -3 ชั่วโมง

B 750 °C ± 40 °C -3 ชั่วโมง

C 950°C± 40°C -3 ชั่วโมง

S 950°C± 40°C -20 นาที

1.3.4 ตัวอย่าง:ตัวอย่างคือส่วนหนึ่งของผลิตภัณฑ์เสร็จ ขนาดไม่น้อยกว่า 1200 มิลลิเมตร โดยถอดผ้าห่มและผ้าห่ม 100 มิลลิเมตรจากทั้งสองปลายสายไฟที่ทั้งสองปลายของสายไฟควรเชื่อมต่อตามการเชื่อมต่อไฟฟ้า.

2การทดสอบความทนทานต่อน้ําและไฟ: รวมถึงส่วนต่อไปนี้

2.1 ระบบการสนับสนุนสายเคเบิล

2.2 อุปกรณ์ตรวจจับต่อเนื่อง

2.3 แหล่งความร้อน

ระบบรองรับสายเคเบิล: สายเคเบิลเชื่อมต่อกับกั้นโลหะที่ประกอบด้วยแผ่นเหล็กกว้าง 25 มมสองแผ่น และกั้นถูกติดตั้งด้วยคลิปโลหะที่มีระยะห่าง 200 มม.สายเชื่อมต่อกับบราคเก็ตและครอบโลหะทั้งหมดถูกติดดิน.

อุปกรณ์ตรวจจับต่อเนื่อง: ระหว่างการทดสอบ, กระแสไฟฟ้าจะผ่านทุกแกนของสายเคเบิล, เครื่องแปลงแบบเดียว 3 ตัว,และมีความจุที่เพียงพอในการรักษากระแสรั่วที่อนุญาตสูงสุดของ 3A ภายใต้แรงดันการทดสอบในปลายอื่นของสาย, สายหลักแต่ละสายเชื่อมต่อกับหลอดไฟและกระแสของใกล้ 0.25A ได้รับการบรรทุกที่ความดันนามของสาย.

2.3.1 ความร้อน:เครื่องเผาแผ่นมีความยาว 400 มม. สามารถเผาตัวอย่างสายไฟ 400 มม. เครื่องเผาสามารถปรับให้มีไฟสว่างที่มีอุณหภูมิ 650 °C ± 40 °C.

2.3.2 การวัดอุณหภูมิ:A 2mm กว้างเทอร์โมเมตรกระบี่ถูกวางบนพื้นผิวด้านล่างของเคเบิล

2.3.3 อุณหภูมิไฟทดสอบ:650 °C ± 40 °C

2.3.4 สเปรย์น้ํา:ช่องจมน้ําติดตั้งบนพัสดุทดสอบ กลางเครื่องเผาน้ํา ความดันของน้ํา 250KPa ถึง 350KPa และ 0.25 ลิตรต่อเมตรตาราง30 ลิตรต่อตารางเมตรของน้ําถูกฉีดใกล้ตัวอย่างอัตรานี้จําเป็นต้องวัดด้วยตู้เก็บของ ซึ่งมีความลึกเพียงพอที่จะทําให้แกนยาวของมันขนานกับแกนของสายไฟและวางอยู่ในกลางตู้นี้มีความกว้างประมาณ 100mm และยาว 400mm (อุปกรณ์แสดงในรูปด้านล่าง).
