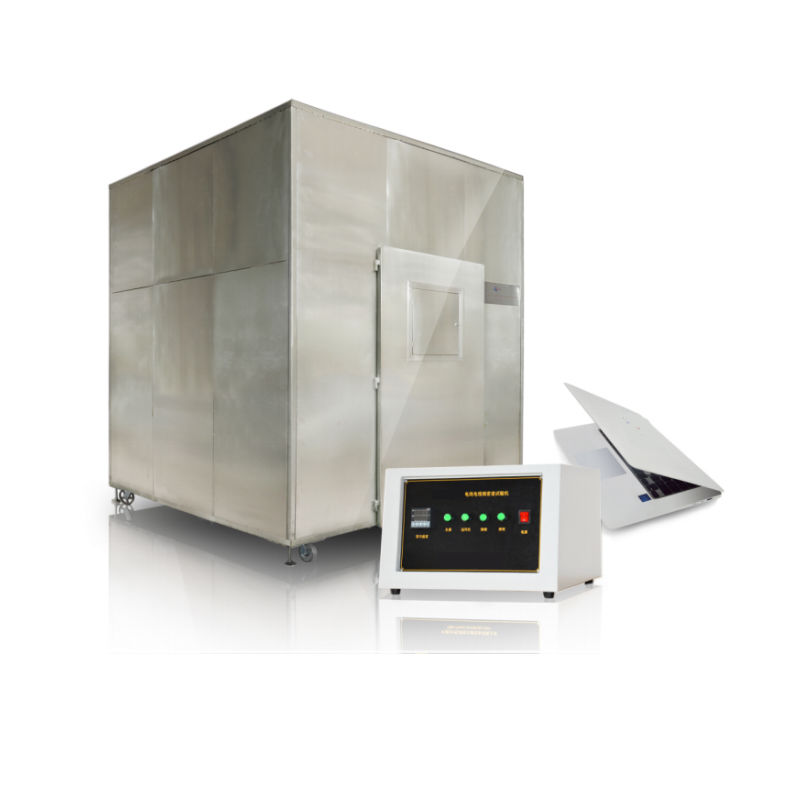

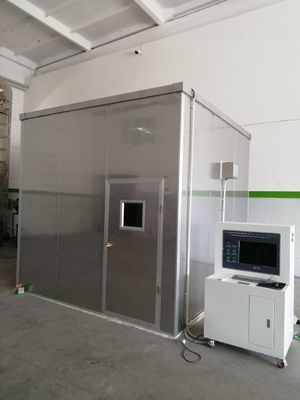

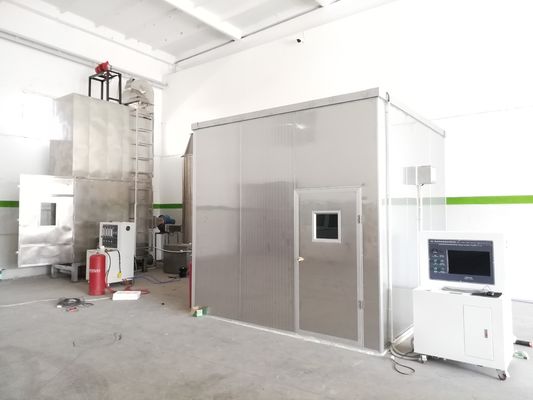

เครื่องทดสอบความหนาแน่นของควันสายไฟและสายเคเบิล ASTM E622 IEC61034

เครื่องทดสอบความหนาแน่นของควันสายไฟและสายเคเบิล ASTM E622 IEC61034

1. ขอบเขตการใช้งาน:

ใช้เพื่อกำหนดความเข้มข้นของควันที่ปล่อยออกมาเมื่อสายเคเบิลและสายนำแสงถูกเผาภายใต้สภาวะเฉพาะ

2. เป็นไปตามมาตรฐาน:

เป็นไปตาม GB/T17651.1～2-1998 และ IEC61034-1:1997, IEC61034-2:1997 "การกำหนดความหนาแน่นของควันของสายเคเบิลและสายนำแสงที่เผาไหม้ภายใต้สภาวะเฉพาะ"

3. คุณสมบัติหลัก:

3.1 เครื่องทดสอบนี้ได้รับการออกแบบตามส่วนที่ 1 (อุปกรณ์ทดสอบ) และส่วนที่ 2 (ขั้นตอนและข้อกำหนดการทดสอบ) ในมาตรฐาน GB/T17651.1~2-1998 ความหนาแน่นของแสงควันของสายเคเบิลหรือสายนำแสงที่เผาไหม้ภายใต้สภาวะเฉพาะ ระบบการวัดประกอบด้วยแหล่งกำเนิดแสง ตัวรับโฟโตเซลล์ซิลิคอน และระบบคอมพิวเตอร์ แสงที่เกิดจากแหล่งกำเนิดแสงจะผ่านห้องปฏิบัติการความหนาแน่นของควันขนาด 3 ม. × 3 ม. × 3 ม. และสร้างลำแสงสม่ำเสมอที่มีเส้นผ่านศูนย์กลาง 1.5 ม. ± 0.1 ม. บนผนังตรงข้ามกับแหล่งกำเนิดแสง โฟโตเซลล์ที่ติดตั้งที่กึ่งกลางของลำแสงจะตรวจจับความเข้มของลำแสงจากแหล่งกำเนิดแสง เมื่อเกิดควันจำนวนมากในห้องเผาไหม้เนื่องจากการเผาสายเคเบิลหรือสายนำแสง ควันจะดูดซับส่วนหนึ่งของโฟโตอิเล็กทริก และความเข้มของลำแสงที่ไปถึงเซลล์โฟโตโวลเทอิกซิลิคอนจะอ่อนลง การส่งผ่านของการตอบสนองเชิงเส้น

3.2 เครื่องมือนี้เกี่ยวข้องกับความรู้เฉพาะทางด้านกลศาสตร์ ทัศนศาสตร์ และอิเล็กทรอนิกส์ เป็นผลิตภัณฑ์เมคคาทรอนิกส์ที่มีข้อดีของโครงสร้างที่เหมาะสม ประสิทธิภาพที่มั่นคง และใช้งานง่าย มีอินเทอร์เฟซการทำงานของ WINDOWS XP สไตล์ LabVIEW และกลไกความปลอดภัยที่สมบูรณ์แบบ ในระหว่างการทดสอบ ผลการวัดจะแสดงแบบเรียลไทม์และวาดเส้นโค้งที่สมบูรณ์แบบแบบไดนามิก ข้อมูลสามารถบันทึก ถอดเรียก และพิมพ์ออกมาได้อย่างถาวร และสามารถพิมพ์รายงานได้โดยตรง

4.ห้องเผาไหม้:

4.1 ใช้สแตนเลส SUS304 ที่มีความหนา 1.5 มม. เพื่อยึดบนโครงยึดสี่เหลี่ยมเพื่อสร้างห้องเผาไหม้ทรงลูกบาศก์ทั้งหมด

4.2 ขนาดภายใน: L3000*W3000*H3000(มม.)

4.3 โครงสร้าง: มีหน้าต่างสังเกตการณ์กระจกด้านหน้า และหน้าต่างปิดผนึกโปร่งใสบนผนังด้านตรงข้ามทั้งสองด้าน ขนาดคือ: 100 มม. x 100 มม. ให้ลำแสงของอุปกรณ์วัดแสงแนวนอนผ่าน และความสูงของกึ่งกลางของหน้าต่างปิดผนึกจากพื้นดินคือ 2150 มม. มีรูระบายอากาศหลายรูที่ด้านล่าง รูระบายอากาศมีขนาด 100x500 มม. (50 ตารางเซนติเมตร)

4.4 ด้านบนติดตั้งพัดลมดูดอากาศ

5. ระบบวัดแสง:

5.1 แหล่งกำเนิดแสง: หลอดฮาโลเจนควอตซ์นำเข้า กำลังไฟที่ระบุ: 100W; แรงดันไฟฟ้าที่กำหนด: 12V ความแม่นยำ: ±0.01V; ฟลักซ์ส่องสว่างที่กำหนด: 2000～3000Lm, อุณหภูมิสีที่กำหนด: 2800K～3200K, เป็นไปตามข้อกำหนดของ GB/T17651.1 5.2, จัดหาแหล่งกำเนิดแสงสำรอง 15 แหล่ง

5.2 ตัวรับ: เป็นเซลล์โฟโตโวลเทอิกซิลิคอน สัญญาณจะถูกขยายโดยบอร์ดการ์ด และป้อนเข้าสู่คอมพิวเตอร์ผ่านบอร์ด I/O ซึ่งเป็นไปตามข้อกำหนดของ GB/T17651.1 และการตอบสนองสเปกตรัมตรงกับเครื่องวัดแสงของ International Commissioner of Illumination (CIE)

5.3 การติดตั้ง: ติดตั้งที่ปลายด้านหนึ่งของท่อที่มีความยาว 150 และอีกด้านหนึ่งเป็นหน้าต่างกันฝุ่น ผนังด้านในของท่อเป็นสีดำเงาและป้องกันการสะท้อน

5.3 การส่งผ่านแสง 0% หมายความว่าไม่มีแสงผ่าน และการส่งผ่านแสง 100% นั้นไม่มีสิ่งกีดขวางโดยสิ้นเชิง

5.4 ช่วงการส่งผ่านที่วัดได้ (0～100)%;

6. แหล่งกำเนิดไฟมาตรฐาน:

6.1 แหล่งกำเนิดไฟคือการกำหนดค่าแอลกอฮอล์ 1.0L: เอทานอล 90%, เมทานอล 4%, น้ำ 6%

6.2 แผ่นแอลกอฮอล์ (เรือเผาไหม้): สแตนเลสหนา 1.0 มม., พื้นผิวด้านล่าง: 210x110 มม., พื้นผิวด้านบน: 240x140 มม., สูง 80 มม.;

6.3 ตำแหน่งการติดตั้ง: ระยะห่างระหว่างถาดแอลกอฮอล์กับพื้นดินคือ 100 มม. เพื่อให้อากาศหมุนเวียน

7.ส่วนผสมของควัน:

ใช้พัดลมตั้งโต๊ะเพื่อกระจายควันให้ทั่วถึงในห้องเผาไหม้ ความสูงของเพลาพัดลมจากพื้นดินคือ 250 มม. ผนังคือ 500 มม. และปริมาณอากาศคือ 7 ลูกบาศก์เมตรต่อนาที อากาศถูกเป่าในแนวนอนด้วยพัดลมในระหว่างการทดสอบ

8.การทดสอบเปล่า:

วัตถุประสงค์คือการปรับอุณหภูมิในห้องเผาไหม้ให้อุณหภูมิถึงอุณหภูมิที่ระบุ และเผาหลอดแอลกอฮอล์เพื่อให้ได้อุณหภูมิของห้องเผาไหม้: 25±5℃

9. อุปกรณ์วัดอุณหภูมิ:

ติดตั้งเซ็นเซอร์วัดอุณหภูมิบนพื้นผิวด้านในของประตูที่ความสูง 1.5 ม. จากพื้นดินและ 0.5 ม. จากผนัง ตรวจสอบอุณหภูมิของห้องปฏิบัติการ

10. ปฏิบัติตามการทดสอบการเผาไหม้ที่ได้รับอนุมัติในส่วนที่ 10 ของ GB/T17651.1-1999

11. ส่วนควบคุม:

11.1 ใช้บอร์ดความแม่นยำสูง และใช้ส่วนประกอบคุณภาพสูงทั้งหมดเพื่อให้มั่นใจถึงการทำงานของระบบที่มีคุณภาพสูง ความเร็วสูง และลักษณะขั้นสูง กระบวนการทดสอบของบอร์ดความแม่นยำสูงนำเข้า + วิธีการควบคุมอัตโนมัติ PID เป็นวิธีการควบคุมที่ทันสมัย ปลอดภัย น่าเชื่อถือ และสะดวกที่สุด ตระหนักถึงการควบคุมการตรวจจับอัตโนมัติ ทำงานตรวจจับให้เสร็จสิ้นโดยอัตโนมัติ อินเทอร์เฟซการแสดงผลที่เป็นมิตรและเป็นมิตร ทำให้งานตรวจจับเร็วขึ้นและแม่นยำยิ่งขึ้น โฮสต์คอมพิวเตอร์ได้รับการออกแบบด้วยซอฟต์แวร์การกำหนดค่า ซึ่งสามารถสร้างเส้นโค้งควบคุมอุณหภูมิและเอาต์พุตรายงานได้โดยอัตโนมัติ การเก็บรวบรวมข้อมูลและพิมพ์ผลการทดสอบ

11.2 มีข้อดีของโครงสร้างที่เหมาะสม ประสิทธิภาพที่มั่นคง ใช้งานง่าย ฯลฯ ใช้ส่วนต่อประสานการทำงานของ WINDOWS XP สไตล์ LabVIEW และกลไกความปลอดภัยที่สมบูรณ์แบบ ในระหว่างการทดสอบ ผลการวัดจะแสดงแบบเรียลไทม์และวาดเส้นโค้งที่สมบูรณ์แบบแบบไดนามิก และข้อมูลสามารถบันทึก ถอดเรียก และพิมพ์ออกมาได้อย่างถาวร

11.3 คอมพิวเตอร์: โน้ตบุ๊กสำหรับอุตสาหกรรมโดยเฉพาะ

11.4 ชุดซอฟต์แวร์ อัปเกรดฟรีตลอดอายุการใช้งาน

12. สภาพแวดล้อมในการใช้งาน:
