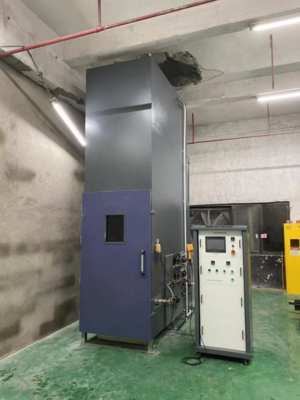

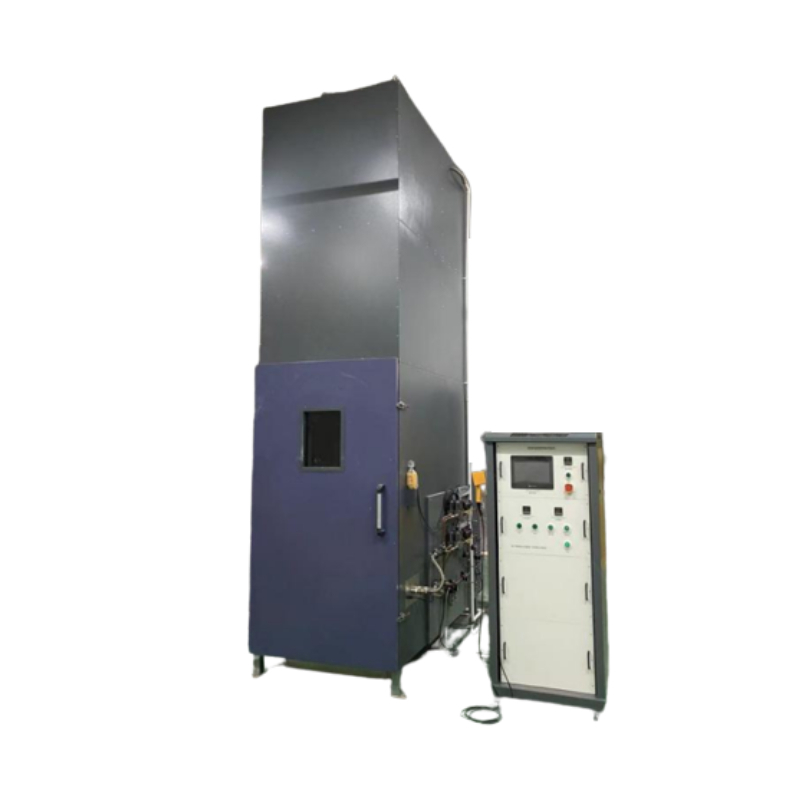

IEC 60332 ลวดและห้องทดสอบการเผาไหม้สายเคเบิล

IEC 60332 ห้องทดสอบการเผาไหม้ของสายและสายไฟ

1พื้นที่ใช้งาน:

1.1 มันเหมาะสําหรับการตัดสินและประเมินความสามารถของสายและสายไฟที่ติดตั้งตั้งตั้งตั้งตั้ง หรือสายไฟออปติกส์ที่จะยับยั้งการแพร่กระจายของไฟในสภาพตั้งตั้งตามสภาพที่กําหนด

2ตอบสนองมาตรฐาน:

2.1 ตอบสนองกับ GB/T18380.31-2008 IEC60332-3-10-2000 "การทดสอบไฟของสายไฟและสายไฟแสง ส่วนที่ 31: เครื่องทดสอบรายงานการทดสอบการแพร่กระจายไฟของสายไฟและสายไฟที่ติดตั้งแนวตั้ง"

2.2 ตอบสนองกับ GB/T18380.32-2008/IEC60332-3-21:2000 "สายไฟและสายไฟแสงในสภาพไฟ - ส่วนที่ 32:การทดสอบการแพร่กระจายไฟฟ้าแบบตั้งตั้งของสายและสายไฟที่ติดตั้งตั้งตั้งตั้งตั้ง ระดับชั้น A F/R;

2.3 ตอบสนองกับ GB/T18380.33-2008/IEC60332-3-22:2000 "การทดสอบไฟของสายไฟและสายไฟแสง ส่วนที่ 33: การทดสอบการแพร่กระจายไฟด้านล่างของสายไฟและสายไฟที่ติดตั้งตั้งตั้งแน่น ประเภท A"

2.4 ตอบสนองกับ GB/T18380.35-2008/IEC60332-3-24:2000 "การทดสอบไฟของสายไฟและสายไฟแสง ส่วนที่ 35: การทดสอบการแพร่กระจายไฟด้านล่างของสายไฟและสายไฟที่ติดตั้งแนวตั้ง ประเภท C"

2.5 ตอบสนองกับ GB/T18380.36-2008/IEC60332-3-25: 2000 "การทดสอบไฟของสายไฟและสายไฟแสง ส่วนที่ 36: การทดสอบการแพร่กระจายไฟของสายไฟและสายไฟที่ติดตั้งตั้งตั้งแนวนอน ประเภท D"

3ปริมาตรหลัก:

3.1 การประกอบของเครื่องมือ:

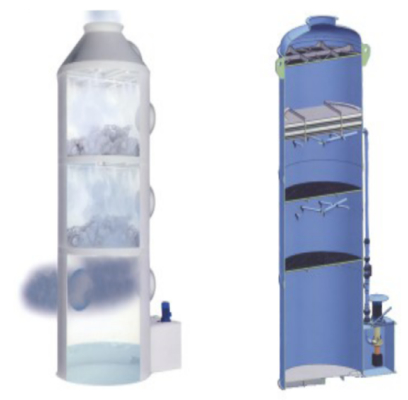

เครื่องแบ่งออกเป็น 3 ส่วน: กล่องเผาไหม้, กล่องควบคุมไฟฟ้า, กล่องล้างสเปรย์

3.1.1 ท่าออกของกล่องเผาไหม้ตั้งอยู่ด้านบนของชาสี ซึ่งสามารถปล่อยก๊าซออกได้อย่างมีประสิทธิภาพในความเร็วเท่ากันและมีหลุมรับอากาศหลายช่องด้านล่างเพื่อให้แน่ใจว่ามีปริมาณออกซิเจนในกล่องในระหว่างการทดสอบ.

3.1.2 มีอุปกรณ์ฉีดน้ําบนด้านบนของกล่องเผาไหม้ เมื่อตัวอย่างเผาไหม้เป็นเวลาที่กําหนดไว้ (1 ชั่วโมง) สามารถเปิดไฟเพื่อดับไฟด้วยแรง

3.1.3 ประตูถูกติดตั้งไว้ด้านหน้าของกล่องเผาไหม้ และมีหน้าต่างกระจกที่ทนอุณหภูมิสูงบนประตู สามารถสังเกตสถานการณ์การทดสอบภายในห้องได้ตลอดเวลา

3.2 ห้องทดสอบ:

กล่องพกตัวเอง ขนาดกว้าง (1000±100) มิลลิเมตร ความลึก (2000±100) มิลลิเมตร และความสูง (4000±100) มิลลิเมตรด้านหน้าและด้านหลังและทั้งสองด้านของกล่องทดสอบถูกเต็มด้วยหมีแร่กันความร้อนที่มี "หลากหลายเส้นใยกันความร้อน" (วัสดุในบ้านและความแน่นจํากัดการเติม), ไม่สามารถรับประกัน 0.7W.m-2.K-1 สภาพการส่ง), กล่องภายในความหนา 1.5mm, 304 # สแตนเลส,กล่องภายนอกสามารถถูกฉีดด้วยไฟฟ้าสแตนเลสด้วยแผ่นเหล็กตามความต้องการของลูกค้า;

3.2.1 การติดตั้งอุปกรณ์ thermocouple บนผนังภายในกล่องเพื่อยืนยันอุณหภูมิภายในกล่องก่อนการทดสอบ

3.2.2 หมวกควันติดตั้งตรงเหนือช่องออกควันของห้องเผาไหม้สูงกว่าช่องออกควันของห้องเผาไหม้ 200 mm ~ 400 mmด้านยาวที่สุดเป็นขนานกับด้านยาวที่สุดของช่องออกควันและขนาดขั้นต่ําของพื้นผิวด้านล่างคือ 1500 mm x 1000 mm

3.2.3 ระเบียงผสมอากาศและควัน: มีห้องเก็บควันเชื่อมต่อกับท่อระเหยควันอยู่เหนือหมวกควัน เพื่อผสมอากาศในหมวกควันกับควันได้อย่างเต็มที่เครื่องปรับอากาศและควัน.

3.2.4 อุปกรณ์ระบายควัน: ก๊าซทั้งหมดที่เกิดระหว่างการทดสอบจะถูกระบายผ่านท่อระบายควัน ในสภาพความดันปกติและ 25 °Cความจุของปั๊มออกของระบบมากกว่า 1m3/s

3.2.5 กลไกการสิ้นสุดการทดสอบ: หากตัวอย่างไม่สามารถดับเองได้หลังจากหยุดไฟ 1 ชั่วโมง ใช้เครื่องฉีดน้ํามือเพื่อหยุดการเผาไหม้

3.2.6 อุปกรณ์ทําความสะอาด: อุปกรณ์พร้อมกับปืนฉีดน้ําแรงดันสูง เพื่ออํานวยความสะดวกในการทําความสะอาดในห้องเผาไหม้หลังการทดสอบ
