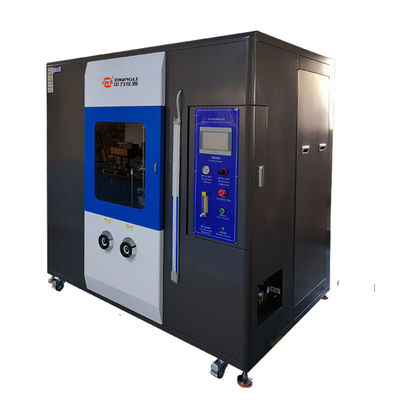

VW-1 การทดสอบไฟสําหรับสายไฟ ตัวอย่างแนวราบ FT2 การทดสอบการเผาไหม้ UL1581 เครื่องทดสอบการเผาไหม้สายไฟและสายไฟเดียว
เครื่องกันไฟสําหรับสายและสายไฟ ตอบสนองความต้องการของ UL1581-2001, ซึ่งส่วนของ 1060 (การเผาไหม้ตรงและ FT1 การทดสอบ), 1061 (การทดสอบเผาไหม้สายไฟ), 1080 (การทดสอบเผาไหม้ VW-1),1090 (การทดสอบการเผาไหม้ของสายไฟฟ้า) และ 1100 (ตัวอย่างการทดสอบตั้งแนวราบ / FT2 การทดสอบการเผาไหม้).
การประกอบอุปกรณ์
เครื่องทดสอบ + ระบบควบคุม + ระบบควบคุมการเผาไหม้ขยายความแม่นยําสูง + ระบบทดสอบอุณหภูมิ + อุปกรณ์ทดสอบและเครื่องทดสอบ + ระบบควบคุมอากาศเผาไหม้และการไหล
รายละเอียดของอุปกรณ์ติดตั้งการทดสอบ
| รุ่น |
ห้องกันไฟของเคเบิลและสาย |
| อุปกรณ์ประกอบหลัก |

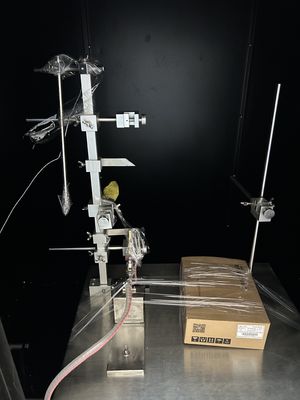

หน่วยทดสอบและไฟเผา |
| หน่วยทดสอบ |
สแตนเลส S304 ฐานตั้งและแนวราบ |
| ไฟเทียน |
ASTM D 5025-99 |
| พลังงานมาตรฐาน |
ไฟฟันตั้ง: 500W
ไฟฟันแนวราบ: 225W |
| กว้างหินหิน |
0.90±0.03 มิลลิเมตร |
| ความยาวของโคมไฟหิน |
1.60±0.05 มิลลิเมตร |
| ความสูงจากเทอร์ช์ถึงทางเข้าอากาศ |
102 มม. |
| มุมของหลอดไฟ |
ทิศทางตรง 90°, ทิศทางตั้ง 20° (แกนตั้งยังคงอยู่บนระนาบตั้งและรักษา 20 องศาในทิศทางตั้ง) |

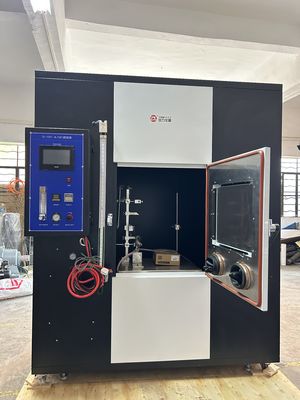

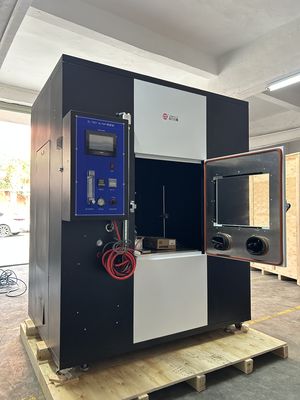

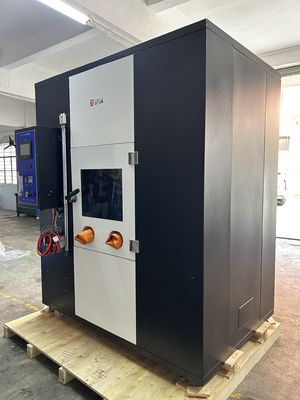

ลักษณะห้องทดสอบ
• ผลิตจากสแตนเลสที่มีลักษณะสวยงามและทนทานต่อการกัดสนิม
• ระบบระบายอากาศและการปล่อยควันบนด้านบนสําหรับการกําจัดก๊าซออก
• ประตูแก้วเหล็กด้านหน้าเพื่อสังเกตระหว่างการทดสอบ
• แผนการทํางานด้านขวาของประตูการสังเกต
• รายละเอียดห้อง: 200X120X200 ((CM), ปริมาตร: 4.8m3
ตัวเลือกระบบควบคุม
สกรีนสัมผัสที่ฉลาด + PLC:ควบคุมเวลาการทดสอบ ความถี่และเวลานานกับการทํางานแบบเมนูและผลการทดสอบที่แม่นยํา
ระบบควบคุมเวลา:การควบคุมเรเล่แบบดั้งเดิมสําหรับเวลาทดสอบ (0~999.9S), เวลาหยุดเผาไหม้ (0~99.9s), ความถี่ในการเผาไหม้ (1~9999), และเวลาการขยาย (0~999.9S)
ระบบควบคุมขยาย
ระบบควบคุมการเผาไหม้ขยายความแม่นยําสูง (ระบบควบคุมภาพ) จดบันทึกเวลาหยุดเผาไหม้โดยอัตโนมัติ ลดความอดทนในการทดสอบ
ระบบทดสอบอุณหภูมิ
• เซ็นเซอร์ความร้อนที่มีโครงสร้างท่อทองแดงและ thermocouple
• เทอร์โมคอปปอลชนิด K ด้วยเส้นผิวท่อเหล็กไร้ขัดกว้าง 0.5mm
• รายการอุณหภูมิ PID ที่มีความฉลาดที่ตรงกับเทอร์โมคอลล์ประเภท K การแสดงมากกว่า 1000 °C
การควบคุมอากาศที่เผาและการควบคุมการไหล
อากาศเผาไหม้:เมธาน (ความบริสุทธิ์ 98%, จํานวนความร้อน 998 BTU/บาตรบาตร, 37.1 เมกะโจวล์ต่อเมตรบาตร)
ระบบควบคุมรวมถึง:เครื่องวัดกระแสและวาล์วลดความดัน
เครื่องวัดกระแส:ปรับขนาดตามเกณฑ์ D3195 ด้วยความแม่นยํา 2% ระดับระดับการไหล 1000ml/min
วาล์วลดความดัน:1 EA, การเปลี่ยนแปลงการไหลของอากาศ 10 ปอนด์/นิ้วบาตร
